BigTime Watch Kit

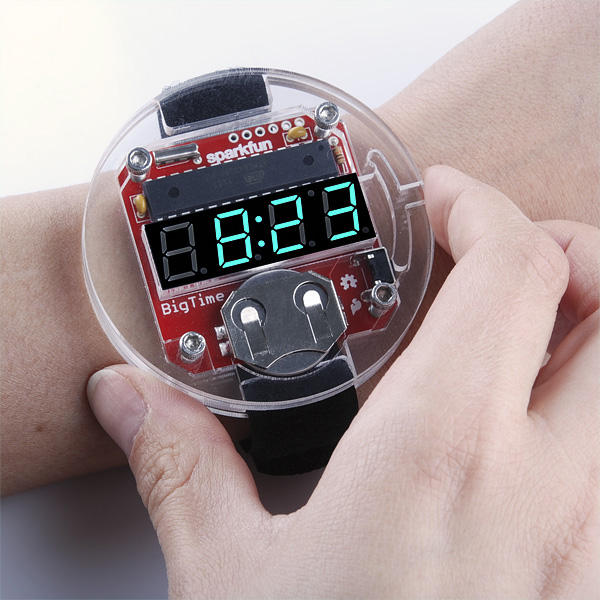

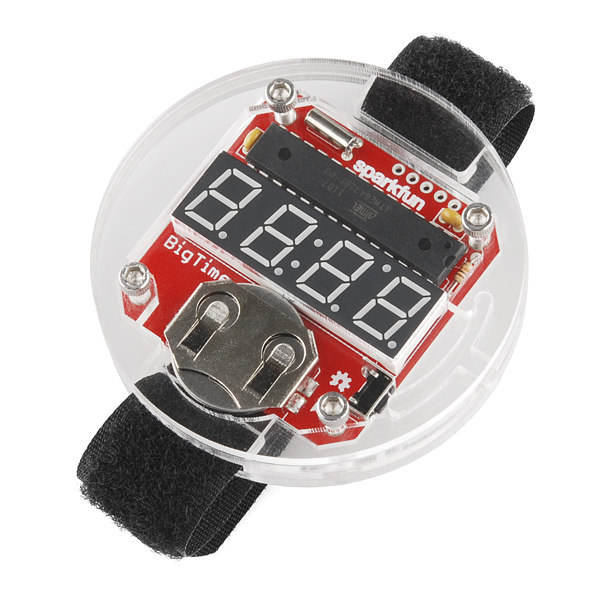

El kit BigTime watch es un reloj digital estilo geek con extensible de velcro, contenido en una caja de acrílico satinado. El corazón de este dispositivo es el ATMega328 con una fuente de reloj de 32 kHz para medir el tiempo. La hora aparece en un despliegue de 7 segmentos de cuatro dígitos al presionar el botón que se encuentra en un lado del reloj. Gracias a una leve modificación, el ATMega funciona con un consumo de potencia muy bajo, lo que permite que el reloj funcione aproximadamente dos años con una sola pila CR2032.

El BigTime es un kit para soldar componentes en una tarjeta perforada con pocas piezas que es ideal para principiantes. Una vez que se haya soldados los componentes en el circuito impreso, sólo hay que colocar las piezas de acrílico y sujetar con los de cabeza hexagonal que se incluyen. Finalmente hay que colocar la batería y el reloj estará listo para funcionar.

Además de esto el reloj es fácil de hackear. Hay un conector FTDI a un lado del circuito impreso y el firmware del reloj se ejecuta en la parte superior de un bootloade, lo que permite agregar un código propio. Para esto basta con abrir el software de Arduino o Wiring y seleccionar "Arduino Pro o Pro Mini 3.3V/8MHz w / ATmega328".

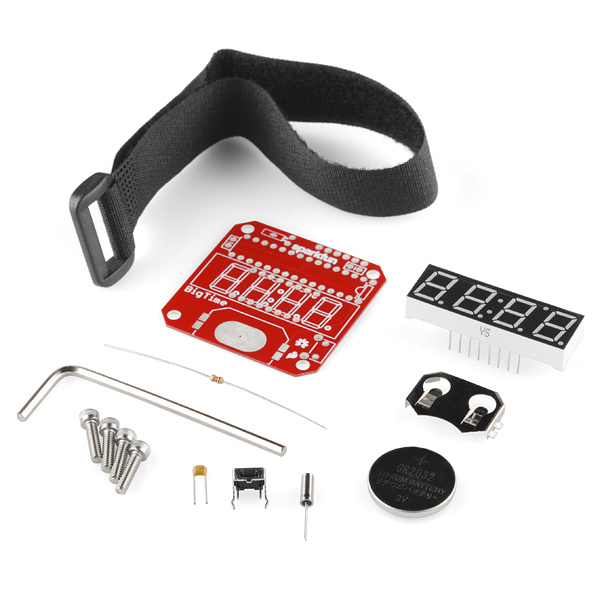

El Kit incluye:

• 1 x Circuito integrado en encapsulado DIP ATMega328 preprogramado
• 1 x Despliegue de 7 segmentos de cuatro dígitos
• 1 x Cristal de 32 kHz
• 1 x Resistor de 10 kOhm
• 2 x Capacitores de 0.1 uF
• 1 x Botón táctil en ángulo recto
• 1 x Sujetador de batería tipo botón 20 mm
• 1 x Batería tipo botón 20 mm
• 4 x Tornillos 4-40
• 1 x Llave Allen
• 1 x Extensible de velcro

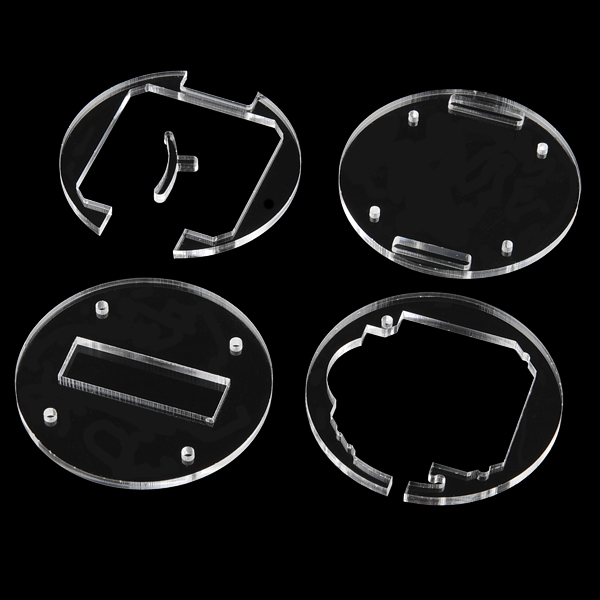

• Piezas de acrílico para alojar los componentes
• Instructivo de armado

Características:

• Kit basado en ATMega328 fácil de hackear
• Todos los componentes son para soldar en circuito impreso perforado
• Vida de la batería estimada de dos años
• Piezas de acrilico realizadas con corte láser
• Despliegue grande para que sea fácil ver la hora
• Extensible de velcro ajustable
