Xbee Shield Arduino

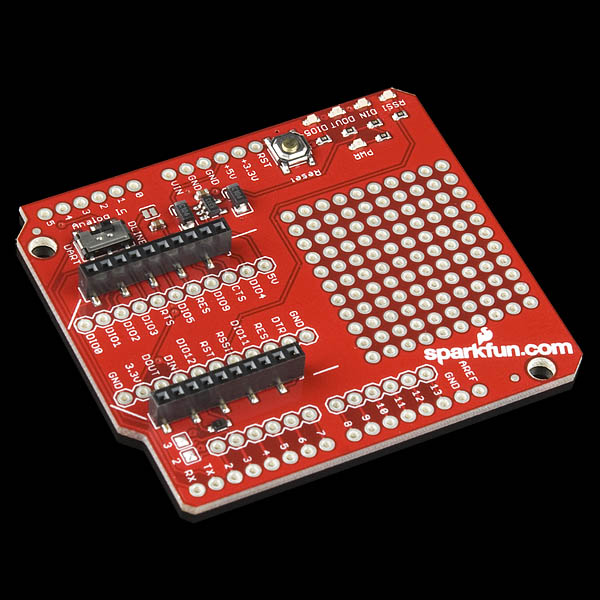

Esta nueva revisión corrige algunas cuestiones menores de etiquetado y espaciamiento, pero mantiene la misma funcionalidad. El XBee Shield simplifica la tarea de interconectar un XBee con una tarjeta Arduino. Esta placa se acopla directamente con un Arduino Pro o placa USB, dotándolas de comunicación inalámbrica con un módulo XBee. Esta unidad funciona con todos los módulos XBee incluyendo la Serie 1 y Serie 2 (y 2,5), en versiones estándar y Pro.

Los pines seriales (DIN y DOUT) del XBee se conectan a través de un interruptor SPDT, que permite seleccionar una conexión con cualquier pin UART (D0, D1) o cualquier pin digital del Arduino (D2 y D3 por defecto). El voltaje se toma del pin de 5 V del Arduino y se regula a 3.3 V en la tarjeta del shield antes de ser suministrado al XBee. La tarjeta también se encarga del cambio de voltaje en el pin DIN del XBee.

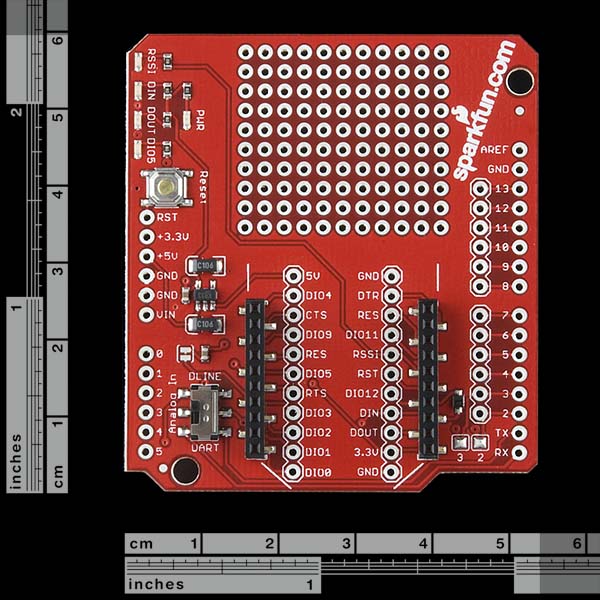

La tarjeta también incluye LEDs para indicar que esta encendida y que actividad en los pines DIN, DOUT, RSSI, y DIO5 del XBee. El Botón de reinicio del Arduino se conecta con el shield. La tarjeta tiene un área para elaboración de prototipos de 12x11 agujeros con espaciamiento de 0.1". La tarjeta no incluye módulo XBee ni headers. Se recomienda usar los headers apilables de 6 y 8 pines.

Características:

• Puede montarse directamente en una tarjeta Arduino
• Los pines DIN y DOUT del XBee pueden conectarse a los pines UART o a cualquier pin digitalde la tarjeta Arduino (D2 y D3 por defecto)
• EL voltaje se regula a 3.3 V y se hace el cambio de voltajes en la tarjeta del shield
• La tarjeta tiene un área de para elaboración de prototipos de 12x11 agujeros espaciados a 0.1"
• Se conecta con el botón de reinicio de la tarjeta Arduino
• Tiene LEDs para indicar si el circuito esta energizado y la actividad de los pines DIN, DOUT, RSSI y DIO5
