Arduino WiFi Shield

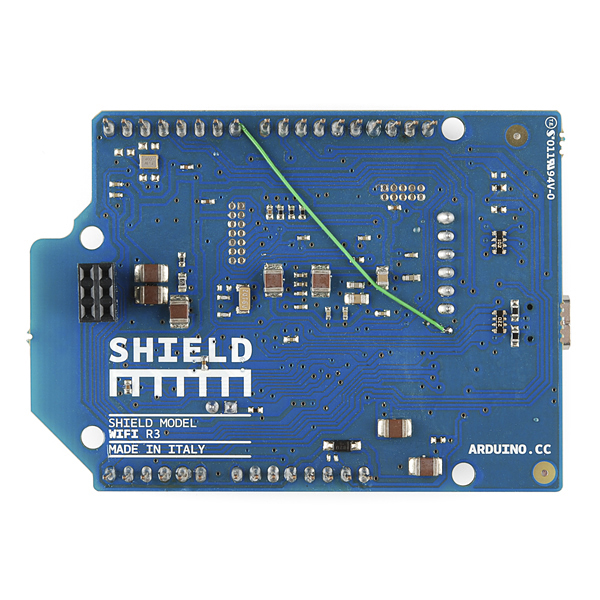

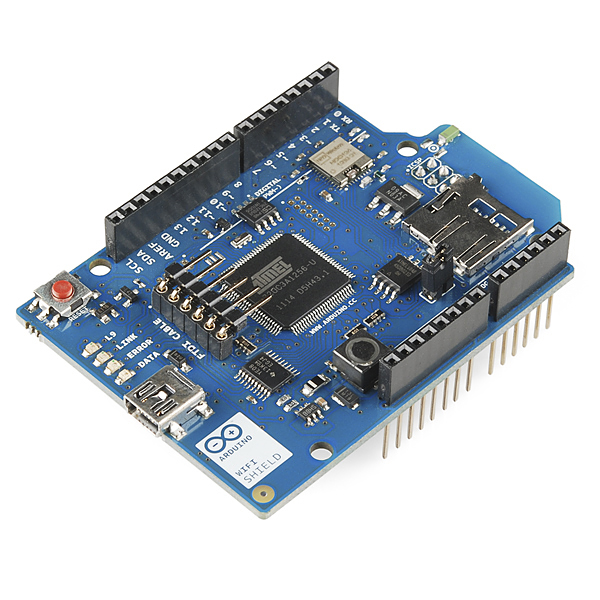

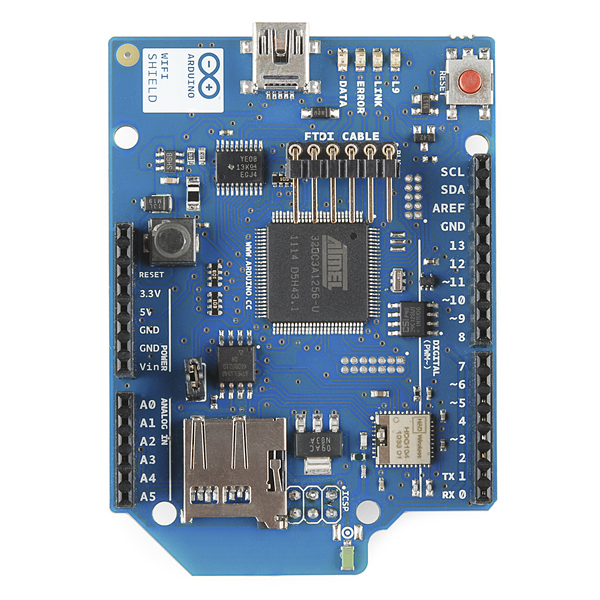

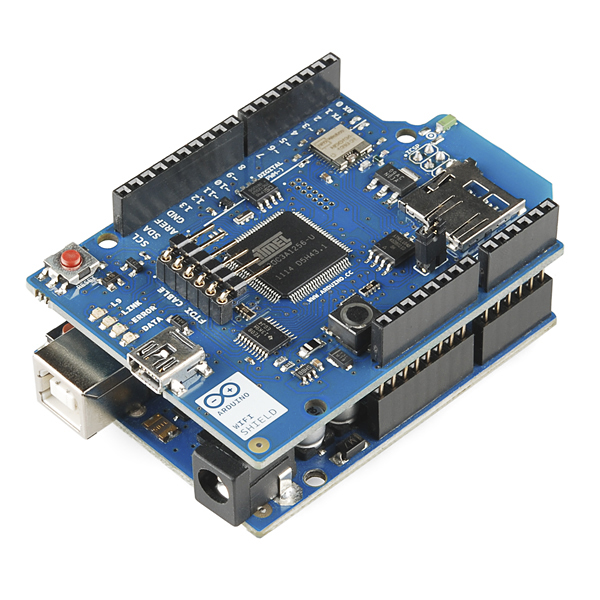

El Shield Wi-Fi para Arduino permite conectar una tarjeta Arduino a Internet a través de la especificación inalámbrica 802.11 (Wi-Fi). Se basa en el sistema HDG104 inalámbrico LAN 802.11b/g. Un Atmega 32UC3 proporciona una red (IP) de pila que permite usar tanto el protocolo TCP como el UDP. Se puede utilizar la biblioteca Wi-Fi para escribir sketches que permitan realizar conexiones a Internet a través del Shield. El Shield Wi-Fi se conecta a las tarjetas Arduino con headers de terminales largas para mantener a disposición los pines de la tarjeta, lo que permite colocar otro Shield apilado en la parte superior.

Hay una bordo micro-SD ranura de la tarjeta, que puede ser usado para almacenar archivos. Es compatible con el Arduino Uno y Mega. El lector de tarjetas micro-SD se puede acceder a través de la Biblioteca SD. Cuando se trabaja con esta biblioteca, el pin SS es el pin 4.

Arduino se comunica con el procesador del Shield Wi-Fi y la tarjeta SD por medio del bus SPI (a través del conector ICSP). Esto es en los pines digitales 11, 12 y 13 en el Uno y los pines 50, 51 y 52 en el Mega. En ambas tarjetas, el pin 10 se utiliza para seleccionar el pasador HDG104 y el 4 para la tarjeta SD. Estas patillas no se puede utilizar como entradas/salidas. En el Mega, la terminal SS, es decir el pin 53, no se utiliza para seleccionar ya sea el HDG104 o la tarjeta SD, pero debe mantenerse como una salida o la interfaz SPI no funcionará.

El pin 7 se utiliza para coordinar el funcionamiento del Shield WiFi y la tarjeta Arduino, y no debe ser utilizado.

Hay que tener en cuenta que debido a que el HDG104 y la tarjeta SD comparten bus SPI, sólo uno puede estar activo a la vez. Si se están utilizando ambos periféricos en el programa deben tomarse las consideraciones necesarias en las bibliotecas correspondientes. Si no se están usando alguno de los periféricos, deberá anularse explícitamente su selección. Para hacer esto con la tarjeta SD, hay que configurar el pin 4 como salida y colocarlo en estado alto. Para el HDG104, hay que hacer algo similar pero con el pin 10.
